Дирекционный угол

Дирекционный угол это один из углов ориентирования, который применяется в геодезии при ориентировании линий в зональной системе координат (проекция Гаусса-Крюгера).

Дирекционный угол определяют по топографической карте или плану, или вычисляют аналитически, вначале определив азимут линии и угол сближения меридианов. На местности дирекционный угол измерить невозможно.

Дирекционный угол отсчитывается от северного направления осевого меридиана шестиградусной зоны (или параллельного ему направления) по ходу движения часовой стрелки от 0° до 360° и обозначается буквой α.

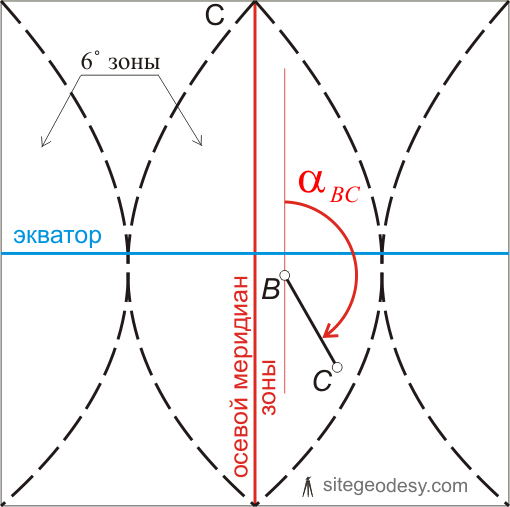

Дирекционный угол

На рисунке показан дирекционный угол линии BC в одной из шестиградусных зон проекции Гаусса-Крюгера.

Следует ещё раз обратить внимание, что дирекционный угол, в отличие от азимутов, отсчитывается не от географического или магнитного меридианов, а от осевого меридиана зональной системы координат.

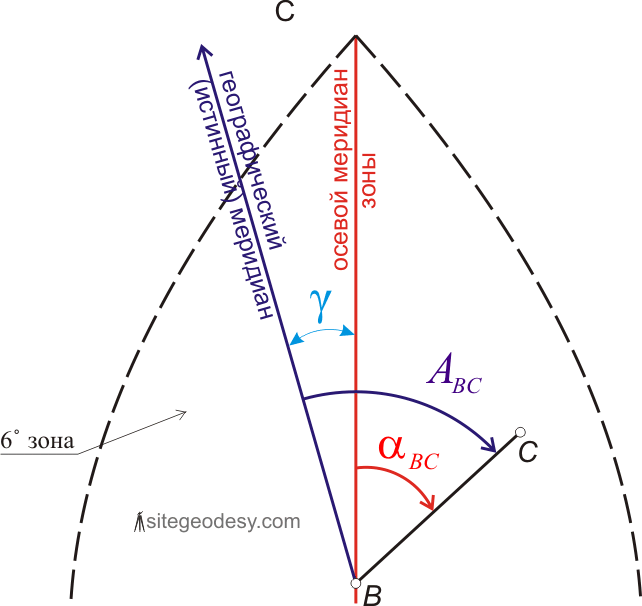

Отсчет дирекционного угла

На рисунке для линии BC показаны её дирекционный угол αB-C и азимут AB-C. Из рисунка видно, что зная истинный азимут и угол сближения меридианов γ, дирекционный угол линии можно вычислить по формуле:

α = A − γ,

где γ – угол сближения меридианов со своим знаком.

Пример вычисления дирекционного угла линии по азимуту:

вычислить дирекционный угол линии 1-2, если ее истинный азимут равен А1-2 = 15°25′, а угол сближения меридианов γ = -0°02′.

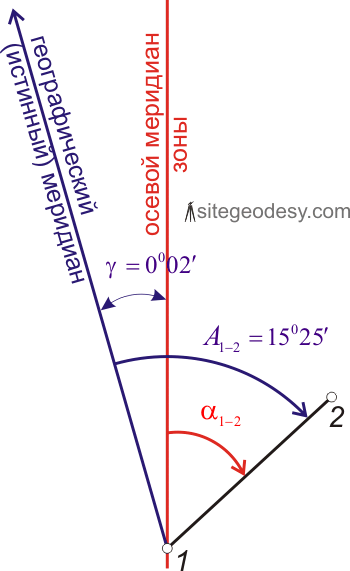

Пример вычисления дирекционного угла линии

Решение:

согласно формулы можем записать

α1-2 = A1-2 − γ = 15°25′ − (-0°02′) = 15°27′

Также, по известному дирекционному углу линии и углу сближения меридианов, можно вычислить истинный азимут линии:

A = α + γ,

где γ – угол сближения меридианов со своим знаком.

Пример вычисления азимута линии по её дирекционному углу:

вычислить истинный азимут линии 3-4, если ее дирекционный угол равен α3-4 = 214°11′, а угол сближения меридианов γ = -0°03′.

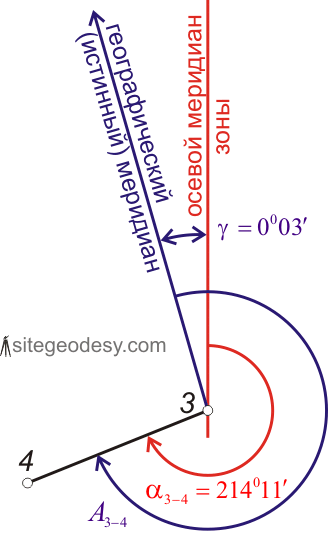

Пример вычисления азимута линии по дирекционному углу

Решение:

согласно с формулой запишем

A3-4 = α3-4 + γ = 214°11′ + (-0°03′) = 214°08′.

Для определения дирекционного угла по топографической карте или плану, используют координатную сетку (километровую сетку), для чего транспортир прикладывают к координатной линии как показано на рисунке.

Определение дирекционного угла по топографической карте или плану

Использование дирекционных углов упрощает расчеты – при вычислениях не требуется постоянно учитывать угол сближения меридианов как при ориентировании линий с помощью азимутов.
