Нивелир

Нивелир это второй наиболее распространенный геодезический прибор после теодолита. Его используют для определения превышения между точками.

Нивелир изобретен во второй половине 17 века. Сегодня на рынке геодезических приборов представлен широкий выбор нивелиров – от простейших оптических до электронных нивелирных станций.

Основной характеристикой прибора является его точность. Точность нивелира характеризуется величиной среднеквадратической погрешности определения превышения на 1 км двойного хода в миллиметрах. По точности нивелиры, так же как и теодолиты, делятся на высокоточные, точные и технические.


Так точность нивелиров Н-3, Н-3кл составляет 3 миллиметра, а точность нивелира Н-05 равна 0,4 миллиметра.

Конструктивная схема всех оптических нивелиров практически одинакова.

нивелир

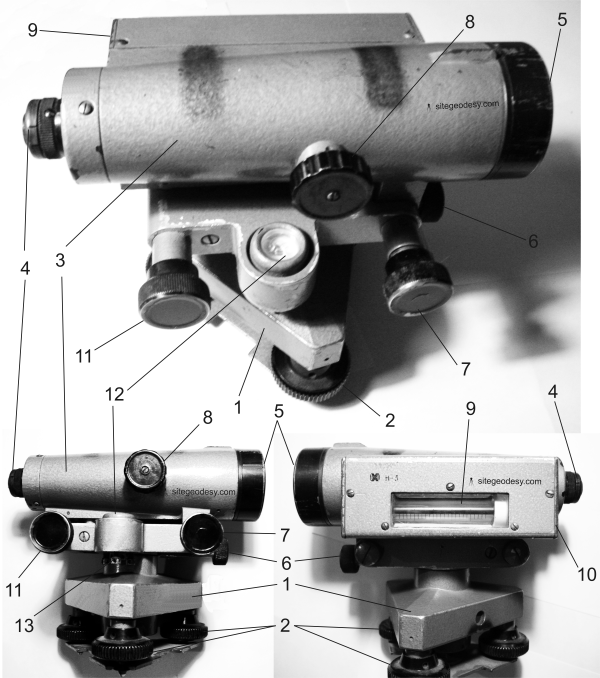

На рисунке показан оптический нивелир Н-3, основными частями которого являются:

1 – треггер

2 – подъемные винты

3 – зрительная труба

4 – окуляр зрительной трубы

5 – объектив зрительной трубы

6 – закрепительный винт

7 – наводящий винт

8 – фокусирующий винт (кремальера)

9 – цилиндрический уровень

10 – юстировочные винты цилиндрического уровня

11 – элевационный винт

12 – круглый (сферический) уровень

13 – юстировочные винты круглого уровня

Нивелир Н-3 снабжен контактным уровнем, поэтому перед снятием отсчета по нивелирной рейке, необходимо с помощью элевационного винта совместить половинки пузырька цилиндрического уровня, изображение которых передается в окуляр зрительной трубы.
